Màn hình rung chuối

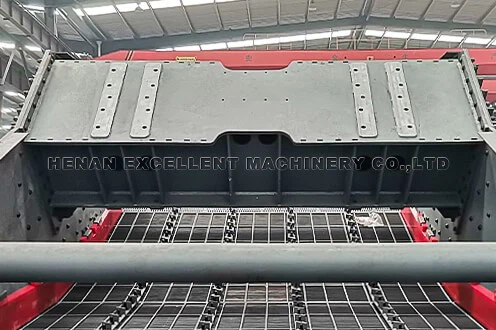

Màn hình rung Banana chủ yếu bao gồm hộp màn hình, màn hình, bộ kích thích rung, lò xo giảm chấn và khung ghế phía dưới. Màn hình rung Banana được tạo thành từ động cơ và bộ kích thích rung làm nguồn rung, bộ kích thích rung chủ yếu bằng trục lệch tâm, ròng rọc, ổ trục và ổ trục, bộ kích thích rung được lắp đặt trên tấm bên của hộp màn hình và bởi động cơ thông qua v-đai hoặc kết nối mềm và được liên kết với nhau, động cơ dẫn động quay trục lệch tâm, tạo ra lực ly tâm, hộp sàng rung cưỡng bức.



Quỹ đạo chuyển động của hộp Màn hình rung Banana có hình elip và bề mặt màn hình có Góc nghiêng lớn (20 độ). Vật liệu từ đầu cấp liệu rơi vào màn hình dưới tác động của lực rung, tiến nhanh, rời khỏi màn hình và hoàn thành thao tác sàng lọc.



Màn hình rung chuối là một loại máy sàng lọc cỡ lớn và vừa-có công suất sàng lớn, thích hợp cho sàng lọc thiêu kết, than đá, đá vôi, sỏi, sỏi, quặng kim loại hoặc phi kim loại và các vật liệu khác, được sử dụng rộng rãi trong luyện kim, than đá, vật liệu xây dựng, vật liệu chịu lửa và các ngành công nghiệp khác.



Màn hình rung chuối được kết nối bằng phần đầu tiên của một số phần của tấm màn hình với các góc nhúng khác nhau và phần dọc của bề mặt màn hình có hình quả chuối. Nó có đặc tính hiệu quả cực cao và khả năng xử lý cao hơn 1,5-2 lần so với màn hình phân loại truyền thống.









Màn hình rung Banana sử dụng sàn màn hình nhiều{0}}dốc, có khả năng xử lý cao và hiệu quả sàng lọc cao.



 Màn hình rung chuối bao gồm một số phần của sàn màn hình và góc nghiêng của sàn màn hình giảm dần từ đầu cấp liệu đến đầu xả.

 Khi màn hình rung Banana hoạt động, bề mặt màn hình cuối cấp liệu do góc lớn hơn, vật liệu vào bề mặt màn hình với gia tốc lớn nhanh chóng về phía trước và phân tầng nhanh, các vật liệu nhỏ hơn lỗ màn hình tiếp xúc hoàn toàn với bề mặt màn hình và mịn qua màn hình.

 Góc của bề mặt màn hình ở đầu xả nhẹ nhàng và tốc độ di chuyển của vật liệu dần chậm lại, hoàn toàn cho phép các vật liệu còn lại nhỏ hơn lỗ màn hình đi qua màn hình, cải thiện đáng kể hiệu quả sàng lọc.

 Màn hình rung hình quả chuối có thể đáp ứng các yêu cầu ứng dụng cụ thể bằng cách thay đổi góc nghiêng của sàn màn hình nhiều{0}}dốc. Góc của sàn sàng nhiều{2}}dốc xác định tốc độ chạy của vật liệu trên sàn sàng và khả năng xử lý của Màn hình rung hình chuối .















01/  Độ bền cao và độ cứng tốt

Dầm chính của máy kích thích và dầm của khung màn hình sử dụng cấu trúc dầm hộp. Các gân gia cố bên trong giúp tăng cường độ cứng và sức mạnh của màn hình, đồng thời giảm trọng lượng của máy, từ đó nâng cao hiệu quả và giảm mức tiêu thụ điện năng.



02/ Exciter hiệu suất cao

Khối lệch tâm của máy kích thích được bố trí bên ngoài hộp kích thích nên có thể điều chỉnh biên độ bằng cách thay đổi cài đặt đối trọng, đảm bảo cho Màn rung Banana hoạt động hiệu suất cao.



03/ Tuổi thọ sử dụng tối đa

Sự kết hợp của hộp màn hình với khả năng chống mài mòn mạnh mẽ và ứng suất thấp đảm bảo độ tin cậy khi vận hành Màn hình rung Banana và kéo dài đáng kể tuổi thọ của thiết bị.



04/ Bảo trì dễ dàng

Màn hình rung Banana được thiết kế với các thành phần mô-đun để tạo điều kiện thay thế các bộ phận nhanh chóng và kịp thời, giảm thời gian ngừng hoạt động và chi phí bảo trì.



05/ Có sẵn nhiều loại tấm màn hình (Tùy chọn tấm màn hình đa dạng)

Tấm màn hình rung Banana có nhiều loại vật liệu khác nhau, chẳng hạn như dây dệt/dây nêm, tấm mô-đun polyurethane và tấm mô-đun cao su, để đáp ứng nhu cầu sàng lọc của các khách hàng khác nhau.























Hiện tại, EXCT đã hoàn toàn đạt chứng nhận hệ thống chất lượng quốc tế ISO 9001-2008, hệ thống chất lượng hoàn chỉnh đảm bảo rằng từ quá trình phát triển và thiết kế sản phẩm, sản xuất, mua sắm và cung cấp đến quy trình bán hàng và dịch vụ đều được kiểm soát chất lượng một cách hiệu quả.



EXCT có đội ngũ kiểm tra nghiêm ngặt và lành nghề để đảm bảo sự thành công của việc kiểm soát chất lượng sản phẩm. Bộ phận kiểm tra chất lượng có quy trình kiểm tra nghiêm ngặt xuyên suốt các khâu thu mua nguyên liệu, sản xuất và lắp đặt để đảm bảo mọi thiết bị giao đến tay khách hàng đều đạt tiêu chuẩn.











Màn hình rung chuối EXCT được tùy chỉnh cho từng chất liệu ứng dụng để mang lại cấu hình tốt nhất và đáp ứng mọi yêu cầu của bạn. Để biết thêm cấu hình, vui lòng liên hệ với các kỹ sư kỹ thuật của chúng tôi.



Người mẫu	Lớp	Thông số màn hình W×L(m)	Vùng màn hình (㎡)	Kích thước cho ăn (mm)	Năng lực xử lý (t/h)	Quyền lực (Kw)
BMVS 1861	1	1.8×6.1	10.98	Nhỏ hơn hoặc bằng 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Nhỏ hơn hoặc bằng 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	Nhỏ hơn hoặc bằng 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Nhỏ hơn hoặc bằng 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Nhỏ hơn hoặc bằng 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Nhỏ hơn hoặc bằng 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Nhỏ hơn hoặc bằng 400	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Màn hình trên: Nhỏ hơn hoặc bằng 400 Màn hình dưới: Nhỏ hơn hoặc bằng 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Màn hình trên: Nhỏ hơn hoặc bằng 400 Màn hình dưới: Nhỏ hơn hoặc bằng 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Màn hình trên: Nhỏ hơn hoặc bằng 400 Màn hình dưới: Nhỏ hơn hoặc bằng 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Màn hình trên: Nhỏ hơn hoặc bằng 400 Màn hình dưới: Nhỏ hơn hoặc bằng 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Màn hình trên: Nhỏ hơn hoặc bằng 400 Màn hình dưới: Nhỏ hơn hoặc bằng 150	350-1200	75Kw









1. Nội dung cần sàng lọc: ______

2. Công suất xử lý:______t/h

3. Mật độ vật liệu: ______t/m3

4.Tối đa. kích thước hạt của nguyên liệu cho ăn: ______mm

5. Số lớp: ______

6. Kích thước mắt lưới của mỗi lớp: ______mm

7. Tỷ lệ phân bố hạt:______
vui lòng kiểm tra ví dụ sau để giúp bạn hiểu nó:
Nếu số lớp là hai, kích thước mắt lưới của mỗi lớp là 50 mm và 25 mm thì sau khi sàng lọc vật liệu sẽ thu được ba kích thước vật liệu khác nhau:

Vật liệu lớn Lớn hơn hoặc bằng 50 mm; 25mm Nhỏ hơn hoặc bằng Vật liệu ở giữa < 50mm; Vật liệu nhỏ<25mm.

Chúng tôi muốn xác nhận thông tin sau:
a.Tỷ lệ vật liệu lớn trong toàn bộ vật liệu:______%;
b.Tỷ lệ chất ở giữa trong toàn bộ vật liệu:______%;
c.Tỷ lệ vật liệu nhỏ trong toàn bộ vật liệu:______%;

8.Thiết bị nào được sử dụng để đưa nguyên liệu vào Màn hình rung chuối :______

9.Thiết bị nào được sử dụng để xả vật liệu ra khỏi Màn hình rung chuối: ______

10. Nguồn điện làm việc: ______V ______HZ

11. Màn hình rung chuối hoạt động một mình hay với các thiết bị khác để tạo thành một hệ thống? Nếu hình thành một hệ thống, bạn có thiết kế sơ bộ hay bản phác thảo vẽ tay-không? Nếu có, xin vui lòng gửi cho kỹ sư của chúng tôi để tham khảo.
