Bộ nạp tạp dề hoạt động như thế nào?
Bộ cấp liệu tạp dề bao gồm thiết bị bánh lái, thiết bị căng bánh sau, thiết bị xích pan{0}} và thiết bị truyền động.
Sau khi đĩa xích đầu được dẫn động, xích kéo trong thiết bị xích chảo- ăn khớp với bánh xích để dẫn động toàn bộ đĩa xích di chuyển dọc theo đường tâm dọc- và con lăn di chuyển dọc theo đường ray cố định trên khung, từ đó hoàn thành công việc.
Trong quá trình vận hành Bộ cấp liệu tạp dề, xích rèn-độ bền cao{1}}của máy ủi được sử dụng làm bộ phận kéo. Trên mỗi mắt xích của hai hàng xích, các rãnh chồng lên nhau của kết cấu nặng được ghép lại tạo thành một dây chuyền vận chuyển liên tục có khả năng vận chuyển vật liệu. Vật liệu thải ra từ phễu đuôi được vận chuyển dọc theo đường vận chuyển đến phía trước thân máy để cấp liệu liên tục và đồng đều.
Khay nạp tạp dềChi tiết
Thiết bị ổ đĩa
Thiết bị truyền động sử dụng hệ thống truyền động biến tần AC tích hợp phần mềm với hệ thống cơ và điện tử để cung cấp khả năng kiểm soát tốc độ băng tải chính xác và bảo vệ quá tải.
Các bộ phận chính của thiết bị truyền động có thể chọn Siemens, ABB, Sew, Flender và các thương hiệu động cơ và hộp số nổi tiếng trong và ngoài nước khác-để cung cấp động năng đầu ra ổn định và liên tục, với hiệu suất cao, độ ồn thấp, độ rung thấp và các đặc tính khác.
bánh xích
Nhông xích phân đoạn mangan đúc được bắt vít vào trục thép nặng được khóa vào trục truyền động phía trước cỡ lớn.
Các đĩa xích phân đoạn có thể được thay thế trong thời gian rất ngắn mà không cần phải tháo dỡ hoặc tháo các bộ phận khác của bộ cấp liệu.
Chảo
Các chảo được bắt vít vào dây xích bằng bu lông và đai ốc có độ bền cao, có thể được thay thế riêng lẻ tại chỗ mà không làm ảnh hưởng đến phần còn lại của bộ cấp tạp dề.
Theo các điều kiện làm việc khác nhau, máy cấp tạp dề có thể chọn thép mangan đúc nặng hoặc kết cấu hàn có gia cố bằng gân, phù hợp với các vật liệu có tải trọng cao và điều kiện va đập cao.
Con lăn
Các con lăn được thiết kế như một con lăn máy kéo tiêu chuẩn với vòng bi được bôi trơn kín và trọn đời, được gắn trên khung cấp liệu chính. Các con lăn có khoảng cách thích hợp để cung cấp sự hỗ trợ đầy đủ cho việc lắp ráp xích.
Các con lăn có thể sử dụng các thương hiệu nổi tiếng thế giới theo nhu cầu của khách hàng, chẳng hạn như Caterpillar, Komatsu và Shantui.
Dây chuyền
Xích sử dụng xích máy ủi có sẵn (Xích xích), có đặc điểm là sai số bước nhỏ, chuyển động êm, độ bền cao, lực kéo lớn và xích có thiết bị-tự bôi trơn và thiết bị bịt kín. Trục được làm bằng thép cứng, giúp cải thiện độ bền và khả năng chống va đập của xích kéo, có khả năng chống mài mòn tốt và có tuổi thọ cao.
Thiết bị căng đuôi
Thiết bị căng dùng để siết chặt và điều chỉnh vị trí nằm ngang của xích đảm bảo độ căng của xích ở mức vừa phải và giúp xích chạy êm. Khi chảo bị vật liệu tác động đột ngột, lò xo composite có thể đóng vai trò đệm để bảo vệ chảo và các bộ phận khác khỏi bị hư hỏng.
Khay nạp tạp dềĐặc trưng
01/ Thiết kế hạng nặng
Khung đỡ bằng thép chắc chắn với các thanh ray tác động để hạn chế độ lệch của chảo, do đó loại bỏ hiện tượng cong cong vĩnh viễn của chảo. Và nó có thể chịu được mọi điều kiện tải trong quá trình khởi động và vận hành.
Các vấu nâng được lắp đặt ở vị trí thích hợp của khung để dễ dàng lắp đặt và bảo trì sau này.
02/ Kinh tế và đáng tin cậy
Chúng tôi cung cấp các loại máy-được thiết kế riêng với nhiều kích thước và thông số khác nhau. Bộ cấp tạp dề của chúng tôi cung cấp khả năng nạp và trích xuất công suất cao từ nhiều ứng dụng. Máy cấp liệu tạp dề được thiết kế chắc chắn và các bộ phận cốt lõi của máy cấp liệu tạp dề có tuổi thọ lâu dài và mức bảo trì tối thiểu, giúp giảm thời gian ngừng hoạt động và tăng năng suất, từ đó tăng lợi nhuận.
03/ Được cài đặt theo chiều ngang hoặc nghiêng
Các bộ cấp liệu tạp dề có thể được lắp đặt ở cả ứng dụng nằm ngang và nghiêng, đồng thời chúng phù hợp với vị trí của các cấu trúc địa hình khác nhau. Độ nghiêng cao cũng cho phép xây dựng các hệ thống lắp đặt nhỏ gọn và giảm chiều dài của bộ cấp liệu tạp dề, do đó giữ chi phí đầu tư ở mức thấp.
04/ Thông lượng có thể điều chỉnh
Bộ cấp tạp dề có bộ chuyển đổi tần số tùy chọn và nó có thể thay đổi tốc độ của động cơ chính, từ đó thay đổi tốc độ xích, có thể đạt được mục đích điều chỉnh công suất xử lý của bộ cấp tạp dề.
05/ Vận hành và bảo trì đơn giản
Thiết kế{0}}nặng nề mang lại tính khả dụng cao, vận hành dễ dàng, chi phí vận hành và bảo trì thấp cũng như lợi nhuận cao hơn.
Khay nạp tạp dềTải xuống tài liệu quảng cáo
Ứng dụng nạp tạp dề

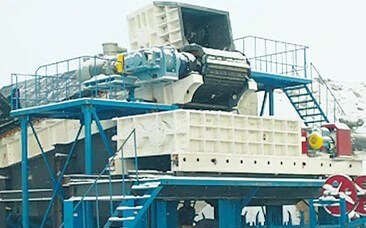

Cho ăn máy nghiền
Một máy có thể xử lý đầy đủ các loại vật liệu như xi măng, quặng sắt, cát, than đá, đá vôi, phân bón, v.v. Bốc dỡ vật liệu thuộc bất kỳ phạm vi kích thước nào, kích thước lên tới 1.500 mm, phù hợp với nhiều loại vật liệu mài mòn, mỗi thiết bị được thiết kế riêng-cho phù hợp với máy nghiền.
Toa xe dỡ hàng
Nhận vật liệu mỏ trực tiếp từ xe ben, dỡ hàng nhiều xe cùng lúc, thích hợp bốc dỡ kết hợp với các thiết bị vận chuyển khác, khả năng chịu tải va đập cao.
Xả phễu
Chảo có chiều rộng lên tới 3.000 mm phù hợp với các vật liệu khối lớn, tường góc thẳng đứng hoặc thậm chí âm cho các vật liệu cực dính, thiết kế hình dạng chảo hợp lý giúp làm sạch tốt hơn.
Xả kho dự trữ
Một số máy cấp liệu tạp dề ngắn nối tiếp, không giới hạn chiều cao của kho dự trữ vật liệu, thiết kế hạng nặng đảm bảo khai thác vật liệu đáng tin cậy
Tài liệu ứng dụng
Khai thác -
- Coca-cola
- Quặng đồng
- Quá tải
- Kali
- Tổng hợp
- Đất sét
- Quặng sắt
- Cát
- Gangue
- Xi măng
- Clinker
- Quặng vàng
- Sỏi
- Quặng uranium
- Than
- Thạch cao
- Quặng bạc
- Niken
- Đá phiến dầu
- than non
- Đá vôi
- Bauxite
- Kimberlite
- thạch anh
Cơ sở sản xuất
Một sản phẩm cơ khí chất lượng cao phải có thiết bị dụng cụ tốt. Để đảm bảo tính chính xác và đáp ứng nhu cầu của những đơn hàng lớn. Henan Excellent Machinery Co.,Ltd sở hữu 140 bộ thiết bị chuyên nghiệp, bao gồm Trung tâm gia công giàn 5-trục-, Trung tâm gia công phay và phay CNC, Trung tâm gia công đứng, Trung tâm gia công CNC dọc, Trung tâm gia công giàn, Máy cắt laser, Máy cắt ống laser, Trạm làm việc robot hàn, Máy tiện kéo dài, Trung tâm gia công ngang CNC, v.v. Thiết bị xử lý và sản xuất tiên tiến bao gồm Phòng phun môi trường và thiết bị xử lý nhiệt và bề mặt siêu lớn Xử lý nhiệt.
Kiểm soát chất lượng nghiêm ngặt
Hiện tại, EXCT đã hoàn toàn đạt chứng nhận hệ thống chất lượng quốc tế ISO 9001-2008, hệ thống chất lượng hoàn chỉnh đảm bảo rằng từ quá trình phát triển và thiết kế sản phẩm, sản xuất, mua sắm và cung cấp đến quy trình bán hàng và dịch vụ đều được kiểm soát chất lượng một cách hiệu quả.
EXCT có đội ngũ kiểm tra nghiêm ngặt và lành nghề để đảm bảo sự thành công của việc kiểm soát chất lượng sản phẩm. Bộ phận kiểm tra chất lượng có quy trình kiểm tra nghiêm ngặt xuyên suốt các khâu thu mua nguyên liệu, sản xuất và lắp đặt để đảm bảo mọi thiết bị giao đến tay khách hàng đều đạt tiêu chuẩn.

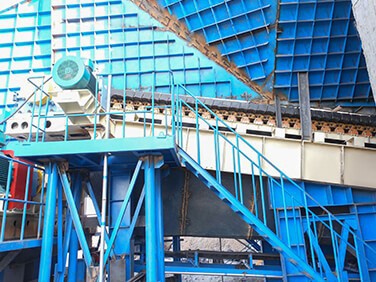

Khay nạp tạp dềtrường hợp
Thông số kỹ thuật chung
Bộ nạp tạp dề được tùy chỉnh cho từng vật liệu ứng dụng để cung cấp cấu hình tốt nhất và đáp ứng mọi yêu cầu của bạn. Để biết thêm cấu hình, vui lòng liên hệ với các kỹ sư kỹ thuật của chúng tôi.
| Người mẫu | Chiều rộng chảo (mm) |
Tốc độ (m/s) |
Kích thước cho ăn tối đa (mm) |
Đường sắt (chiếc) |
Dung tích (m³/h) |
Chiều dài (m) |
| BL800 | 800 | 0.01-0.25 | 350 | / | 50-350 | 2-15 |
| BL1000 | 1000 | 0.01-0.25 | 470 | 1 | 100-510 | 3-20 |
| BL1200 | 1200 | 0.01-0.2 | 650 | 1 | 120-595 | 3-20 |
| BL1400 | 1400 | 0.01-0.2 | 680 | 2 | 140-850 | 6-20 |
| BL1600 | 1600 | 0.01-0.2 | 700 | 2 | 320-1300 | 6-20 |
| BL1800 | 1800 | 0.01-0.15 | 800 | 2 | 500-1560 | 8-20 |
| BL2000 | 2000 | 0.01-0.15 | 1000 | 3 | 500-1850 | 8-20 |
| BL2400 | 2400 | 0.01-0.15 | 1500 | 3 | 500-2700 | 8-20 |
| BL2800 | 2800 | 0.01-0.15 | 1800 | 4 | 1000-4000 | 10-20 |
Hướng dẫn lựa chọn
1. Vật liệu nào cần xử lý:______
2. Công suất xử lý: ______t/h
3. Mật độ vật liệu: ______t/m³
4. Khoảng cách trung tâm giữa bánh xích đầu và bánh xích đuôi :______m
5. Bố cục của khay nạp tạp dề nghiêng hay nằm ngang? Nếu nó nghiêng thì độ nghiêng là bao nhiêu độ ______
6.Tối đa. kích thước hạt của nguyên liệu cho ăn: ______mm
7.Tối đa. Tỷ lệ hạt trong toàn bộ vật liệu:______ %
8.Thiết bị nào được sử dụng để nạp nguyên liệu vào máy cấp tạp dề:______
9.Thiết bị nào được sử dụng để xả vật liệu từ máy cấp tạp dề:______
10. Nguồn điện làm việc: ______V ______HZ
11.Số lượng yêu cầu: ______
12. Trong trường hợp bình thường, thiết bị đầu nguồn của máy cấp liệu tạp dề là phễu. Để tạo điều kiện cho các kỹ sư của chúng tôi tính toán công suất của bộ cấp liệu tạp dề, bạn có thể cung cấp sơ đồ thiết kế sơ bộ hoặc bản vẽ-bằng tay của phễu không?
Phụ tùng nạp tạp dề
Vòng răng bánh xích
Xích
Con lăn hỗ trợ
Con lăn quay trở lại
Vòng bi
Chảo
Dịch vụ cho ăn tạp dề
Báo cáo khả thi dự án
Thiết kế và quy hoạch trang web
Lựa chọn và đề xuất mô hình
Tính toán lựa chọn mô hình
Mô hình và bản vẽ 3D
Thiết kế dân dụng
Lắp đặt và vận hành
Chẩn đoán từ xa
Dịch vụ đào tạo
Lịch bảo trì
