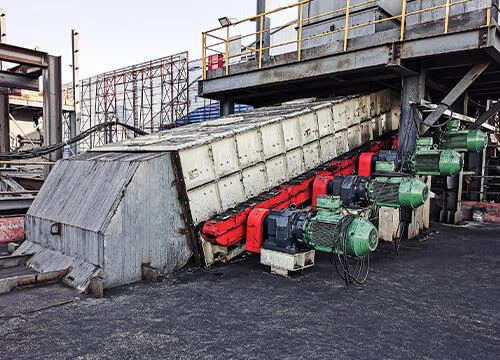

Thiết bị sàng lọc của hệ thống vận chuyển than nội địa Tân Cương áp dụng độ nghiêng thay đổimàn hình lăn thando các công ty nhập khẩu nước ngoài sản xuất. Từ khi hệ thống vận chuyển than đi vào hoạt động, sàng lăn than có nhiều khiếm khuyết, sản lượng thường bị giảm, trục bị gãy, động cơ bị cháy, than bị tắc, v.v. Trước tình hình này, nhà máy của chúng tôi đã thực hiện một số chuyển đổi trong quá trình đại tu sàng lăn than vào năm 2023 và đã đạt được kết quả tốt. Thông số kỹ thuật của sàng lăn than trước khi chuyển đổi:
Công suất: 630t/h Chiều rộng bề mặt sàng: 1000mm
Số trục sàng: 9 Kích thước cấp liệu: dưới 300mm
Kích thước xả: 30mm Công suất: 1.5KW
Mô hình giảm tốc động cơ số: R6
Để đạt được mục đích này, đối vớimàn hình lăn thanVề màn lăn than có độ nghiêng thay đổi của hệ thống vận chuyển than của chúng ta, đầu ra thường nhỏ hơn, trục bị hỏng, động cơ bị cháy và hiện tượng tắc, gãy than được phân tích chi tiết và toàn diện trước khi đại tu, các nguyên nhân chính như sau:
1) Toàn bộ hệ thống vận chuyển than không được thiết kế và lắp đặt với bộ phân phối nguyên liệu lớn, tất cả các nguyên liệu lớn đều lọt vào sàng lăn than, thường dẫn đến thiết bị hoạt động quá tải.
2) Lựa chọn công suất động cơ nhỏ. Hiện tượng cháy mô tơ thường xuyên xảy ra.
3) Hình dạng của răng con lăn không hợp lý. Rất dễ gây tắc nghẽn than.
Vì những lý do được phân tích ở trên, chúng tôi chủ yếu thực hiện những cải tiến sau:
1) Quá trình chuyển đổi được thực hiện trên màn hình con lăn than góc có thể thay đổi ban đầu và bộ phân phối loại{1} dạng lưới được thêm vào phần trên của thiết bị và dưới phễu than của đầu đai. Bộ phân phối loại-lưới là một loại tee-lưới một mặt-và khe hở loại-lưới nhỏ hơn 30 mm.
2) Thêm tấm dẫn hướng hồ quang tương ứng và cơ cấu điều chỉnh thủ công, bằng cách điều chỉnh tấm dẫn hướng hồ quang, sao cho than có thể rơi tốt trên lưới của bộ phân phối loại -lưới, sao cho các hạt than nhỏ hơn 30 mm có thể đi qua lưới của bộ phân phối loại lưới-và đi vào đai tiếp theo thông qua đường vòng sàng lọc con lăn than và ống thả than.
3) Chuyển đổi ống thả than và đuôi than tương ứng với bộ phân phối loại lưới, lắp đặt dải phân cách và cửa cống ở vị trí tương ứng để bảo trì và kiểm tra bộ phân phối loại lưới.
4) Tháo thiết bị đảo chiều khẩn cấp và bộ truyền động điện của màn lăn than ban đầu, đồng thời di chuyển hệ thống cấp điện và điều khiển đến nhà phân phối loại lưới. Trong hoạt động bình thường, than thô được điều chỉnh bằng phễu than đầu và tấm dẫn hướng vòng cung, rồi rơi vào lưới -loại lưới phân phối-. Các hạt than nhỏ hơn 30mm rơi vào đường ống than đi qua bộ phân phối kiểu lưới -lưới phân phối loại{7}}, các hạt còn lại đi vào màn hình lăn than có góc thay đổi để sàng lọc và vào máy nghiền than để nghiền sau khi sàng lọc; Trong trường hợp máy nghiền và màn lăn than có độ nghiêng thay đổi bị hỏng, bộ truyền động điện của bộ phân phối loại lưới-được vận hành sang bề mặt vách ngăn phía bên kia, để than thô đi vào đường ống dẫn than qua phễu than đầu và bề mặt vách ngăn phía bên kia của bộ phân phối loại lưới-.
5) Sửa đổi động cơ và bộ giảm tốc ban đầu, công suất động cơ được tăng lên 3KW, nhưng tốc độ động cơ không thay đổi, mô hình bộ giảm tốc được thay đổi, trục được tăng lên, để tránh trục bị gãy, tỷ số tốc độ của bộ giảm tốc không thay đổi và đế hỗ trợ tương ứng được sửa đổi và lắp đặt.
6) Thay đổi hình dạng răng của màn lăn than ban đầu. Tức là con lăn làm thay đổi hình dạng của răng và độ dày không thay đổi.
7) Tháo bảng làm sạch nhóm con lăn ban đầu, chế tạo và lắp đặt bảng làm sạch tương ứng với nhóm con lăn được cải tiến, khoảng cách giữa bảng làm sạch và con lăn là 8 ~ 10 mm.
8) Thiết bị được cải tạo coi việc bảo trì và thay thế thiết bị là thuận tiện, gầu bên trong của bộ phân phối loại lưới-và gầu xoay-lưới (đơn phương) dễ thay thế và khả năng chống mài mòn của thiết bị được xem xét (tấm lót chống mài mòn thường được lắp đặt ở nơi than thô thường đi qua) và độ êm của dòng chảy (vật liệu thép không gỉ được sử dụng ở nơi có Góc lớn).
Sau khimàn hình lăn thanđưa vào vận hành, hiện tượng dính than hiếm khi xảy ra do khe hở giữa các con lăn thay đổi. Bộ phân phối loại lưới{1}}được bổ sung nhằm giảm tải cho sàng lăn than, nâng cao hiệu suất một cách hiệu quả và hiếm khi xuất hiện hiện tượng tắc than; Thay mô tơ, tăng trục, không bị gãy trục, hiện tượng cháy mô tơ, đảo ngược hoàn toàn tình trạng bị động thường xuyên hỏng sàng lăn than.
